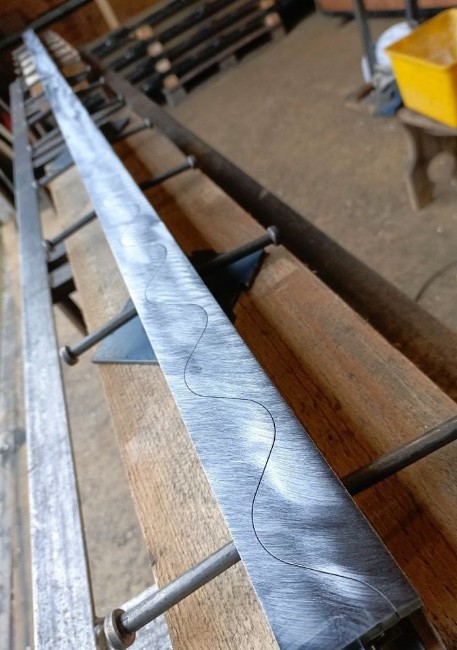

Деформационный шов СИНУС Reinforce joint JS

Линия раскрытия шва, разработана с длиной волны, подходящей для самой узкой ширины колес погрузчиков, даже при максимальном раскрытие шва, колеса погрузочно-транспортного оборудования всегда находятся в контакте с обоими половинами пластин. Это сводит практически к нулю ударные нагрузки при прохождении шва.

Ромбовидный дюбель обладает значительным резервом прочности, т. к. пластина может перераспределять напряжения в случае возникновения локальной пластической деформации. Пластина ромбовидного дюбеля является оптимальной формой для дюбеля. Она широкая там, где напряжения смятия, среза и изгиба наиболее высоки, и узкая в тех местах, где напряжения снижены.
Верхняя пластина (синус-профиль) доступна в исполнении: сталь, нержавеющая сталь.

Ромбовидный дюбель имеет следующие преимущества:

1. Позволяет плите двигаться в двух горизонтальных плоскостях без ограничений, что предотвращает образование деформационных трещин (от защемления).

2. Более рациональный расход материала и большая экономическая эффективность. Широкий там, где напряжения смятия, среза и изгиба наиболее высоки, и узкий в тех местах, где напряжения снижены.
